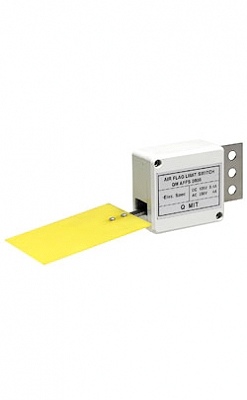

QM AFFS 0808
确认气流开关 - ABS 材质的外壳，优秀耐久性
- 环氧(epoxy) 材料的 FLAG优秀硬度和强度
- 不锈钢(SUS) 材料的零部件，优秀耐久力和耐蚀性
- 优秀机械的耐久力，动作特性精密
- 按照利用风扇的空气流，FLAG动作确认是否机器动作
- 可以设置在利用风扇的所有的地方
产品规格
- 保护构造
- 机械的寿命
- 50万次以上
- 电气的寿命
- 10万次 以上
- 容许动作频率
- 机械的
- 600次/分
- 电气的
- 30次/分
- 绝缘电阻
- 100MΩ 以上(在DC 500V)
- 接触电阻
- 15mΩ 以下
- 内电压
- 非连续端子间
- AC1,000V (50/60㎐ 1分钟)
- 格端子和非充电金属部间
- AC1,500V (50/60㎐ 1分钟)
- 耐冲击
- 耐久
- 最大 1000m/s²(100G)
- 吴动作
- 最大 330m/s²(30G)
- 震动
- 10-55㎐ 振幅 1.5mm
- 环境温度
- - 10 ~ +77℃
- 环境温度
技术资料 下载 使用说明书下载 外形图下载 外形图 Auto CAD 文档下载
动作特性
- ACTUTOR
- Flag lever
- 형번
- QM AFFS 0808
- O.F max.N
- 1.96
- R.F min.N
- 0.49
- P.F max
- 9.19˚
- O.T min
- 7.43˚
- M.D min
- 2.85˚
重量
- QM AFFS 0808
- 约 Kg

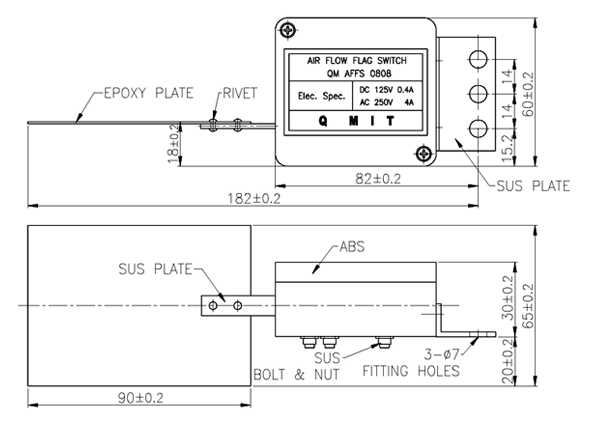

外形图
额定
| 额定电压(V) | 无诱导负荷(A) | 诱导负荷(A) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 电阻负荷 | 指示灯负荷 | 诱导负荷 | 电动机负荷 | ||||||
| 常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
||
| AC | 250 |
10
|
3
|
6
|
2
|
||||
| DC | 8 |
10
|
3
|
6
|
3
|
||||
| 30 |
6
|
3
|
6
|
3
|
|||||
| 125 |
0.6
|
0.1
|
0.6
|
0.1
|
|||||
| 250 |
0.3
|
0.05
|
0.3
|
0.05
|
|||||
线路构成
- 接点
- SPDT
- 初始电流
- 常时闭路
- 最大 20A
- 常时开路
- 最大 20A
- 环境温度
- -10~+70℃(但，不冻的)
- 环境温度
- 60%RH 以下
- *注) 1.表格上的述职表示正常电流。 2.诱导负荷是力率 0.4以上(交流), 时定数 7ms 以下(直流) 3.指示灯负荷表示带10倍的初始电流 4.电动机负荷电流表示带6倍的初始电流
 |
